یک سیستم پس کشنده پیوندی چگونه کار می کند؟

A سیستم پس کششی باند شدهروشی برای تقویت بتن با کشش تاندون های فولادی پس از سخت شدن بتن، با چسباندن دائمی تاندون ها به بتن

اجزاء

تاندون ها: کابل ها یا میله های فولادی با استحکام بالا

مجاری: لوله های پلاستیکی یا فلزی که تاندون ها را در خود جای می دهند

انکراژها: دستگاه هایی در انتهای آن که کشش را به بتن منتقل می کنند

گروت: ماده سیمانی که مجاری را پر می کند

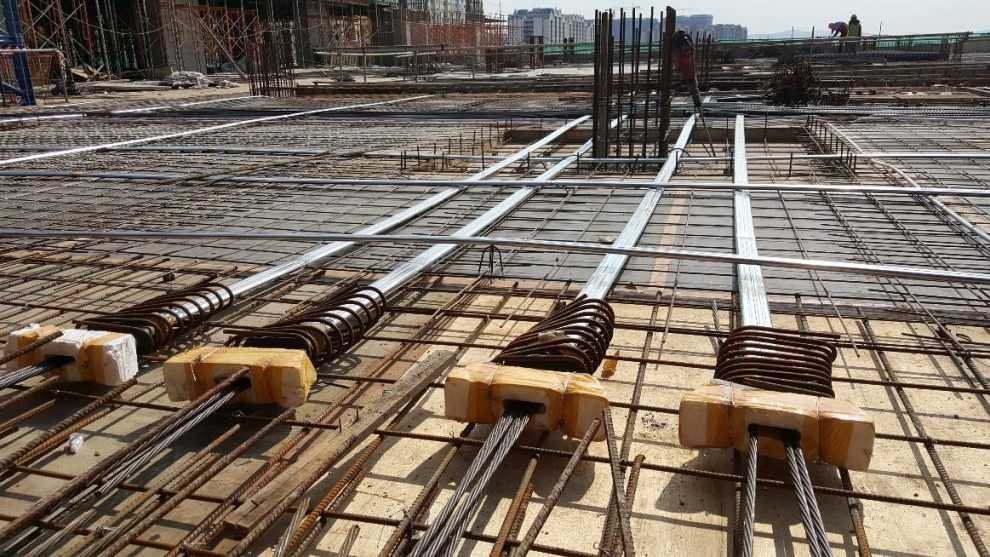

فرآیند کار

1 مرحله نصب

کانال ها بر اساس طرح سازه در قالب بتن قرار می گیرند

تاندون ها قبل از ریختن بتن در این مجاری وارد می شوند

لنگرها در هر دو انتهای تاندون ها قرار دارند

2 ریختن و عمل آوری بتن

بتن در اطراف مجاری و تاندون ها ریخته می شود

به بتن اجازه داده می شود تا مقاومت کافی (معمولاً 70 تا 80 درصد مقاومت طراحی) سخت شود.

3 فرآیند کشش

جک های هیدرولیک کشش را به تاندون ها اعمال می کنند

تاندون ها تا نیروی مشخص کشیده می شوند (معمولاً 70-80٪ از قدرت نهایی آنها)

کشش در حالی که لنگرها ایمن هستند حفظ می شود

4 فاز پیوند

گروت تحت فشار به داخل کانال ها پمپ می شود

دوغاب تمام فضای خالی بین تاندون و مجرا را پر می کند

پس از پخت، دوغاب یک پیوند دائمی بین تاندون، مجرا و بتن ایجاد می کند

مزایای کلیدی

افزایش ظرفیت ساختاری: دهانه های طولانی تر و مقاطع نازک تر را می دهد

کنترل ترک: ترک خوردگی تحت بارهای سرویس را کاهش می دهد یا از بین می برد

دوام: باند از تاندون ها در برابر خوردگی محافظت می کند

توزیع مجدد بار: تنش ها به طور یکنواخت در سراسر سازه توزیع می شوند

برنامه های کاربردی

پل ها و سازه های پارکینگ

ساختمان های بلند

تاسیسات صنعتی

دال ها و تیرهای با دهانه های بزرگ
