یک سیستم پس کشنده بدون پیوند چگونه کار می کند؟

یکسیستم پس کشش بدون پیوندیک روش پیش تنیدگی است که در آن تاندون‌های فولادی تنیده به‌طور دائم به بتن اطراف متصل نمی‌شوند (برخلاف پس تنیدگی پیوندی، که در آن تاندون‌ها برای اتصال به بتن در مجاری دوغاب‌بندی می‌شوند). در عوض، تاندون ها توسط یک پوشش و غلاف بادوام از بتن جدا می شوند و به آنها اجازه می دهد در طول عمر سازه کمی نسبت به بتن حرکت کنند. این سیستم به دلیل انعطاف‌پذیری، سهولت نصب و قابلیت تحمل حرکات جزئی سازه به طور گسترده در دال‌ها، تیرها، ستون‌ها و پل‌ها استفاده می‌شود.

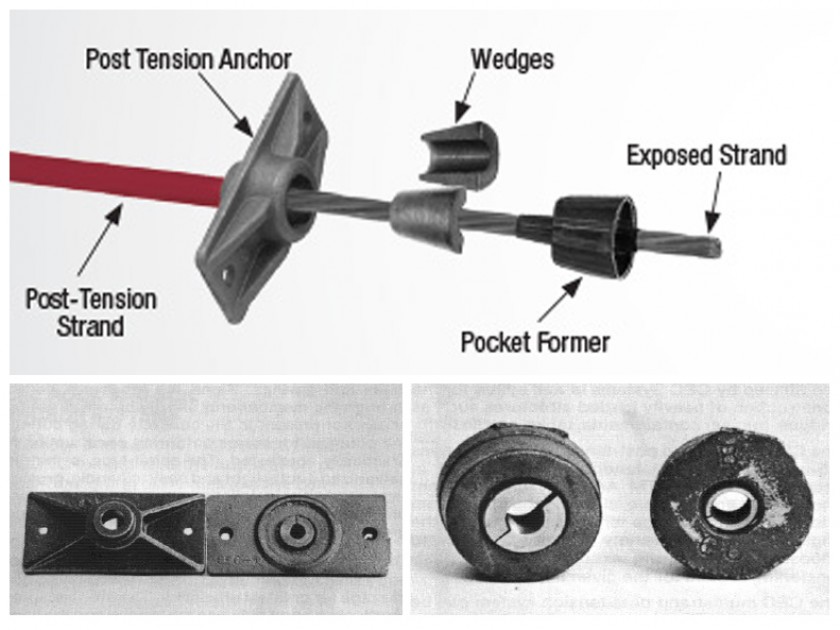

اجزای اصلی یکسیستم پس کشش بدون پیوند

تاندون ها: رشته ها/سیم های فولادی با استحکام بالا (عنصر باربر، پیش ساخته به طول).

غلاف/پوشش: غلاف پلاستیکی یا فلزی صاف و غیرقابل نفوذی که تاندون را می‌پوشاند، به علاوه یک روان کننده گریس/موم داخل غلاف. این امر از خوردگی جلوگیری می کند، اصطکاک را کاهش می دهد و اطمینان می دهد که تاندون به بتن متصل نیست.

لنگرها: دستگاه‌های مکانیکی (در هر دو انتهای تاندون) که تاندون را گرفته و نیروی کششی تاندون را به ساختار بتنی منتقل می‌کنند (مثلاً لنگرهای گوه‌ای برای رشته‌ها).

جک فشاری: تجهیزات هیدرولیکی که برای کشش تاندون به نیروی طراحی در حین ساخت استفاده می شود.

مجراها (اختیاری): کانال های پلاستیکی/مجرای کوچکی که برای هدایت تاندون ها به بتن ریخته می شوند (برای طرح های تاندون از قبل قرار داده شده).

مزایای ازبدون پیوند پس از تنش

ساخت سریعتر: بدون تزریق در محل (بزرگترین صرفه جویی در زمان) و تاندون های پیش ساخته کار را کاهش می دهد.

طراحی انعطاف‌پذیر: تاندون‌ها را می‌توان منحنی/قرار داد تا با هندسه‌های ساختاری پیچیده مطابقت داشته باشد (به عنوان مثال، صفحات تخت برای بلندمرتبه‌ها).

بهبود کنترل ترک: پیش فشرده سازی ترک خوردگی کششی تحت بارهای سرویس را به حداقل می رساند. ترک خوردگی جزئی (در صورت وقوع) تاندون را به خطر نمی اندازد.

جابجایی ها: لغزش تاندون امکان حرکات ساختاری جزئی (مانند انقباض، خزش، انبساط حرارتی) را بدون ایجاد تنش فراهم می کند.

سازه های سبک: دهانه های طولانی تر را با دال ها/تیرهای نازک تر (کاهش حجم بتن) در مقایسه با بتن مسلح امکان پذیر می کند.

برنامه های کاربردی رایج

کف های مسطح مسکونی/تجاری/صفحه تخت (متداول ترین کاربرد).

گاراژهای پارکینگ، عرشه پل، و قاب های تیر-ستون.

اسلب روی درجه (برای کف های صنعتی بزرگ برای کنترل ترک خوردگی انقباض).

سازه های مقاوم در برابر لرزه (در ترکیب با میلگرد فولادی ملایم).

به طور خلاصه،سیستم پس کشش بدون پیوندبا اعمال یک نیروی کششی کنترل شده بر روی یک تاندون فولادی مقاوم در برابر خوردگی و بدون پیوند پس از عمل آوری بتن عمل می کند، که باعث ایجاد پیش فشرده سازی در بتن برای مقابله با بارهای وارده می شود - در حالی که تاندون از بتن جدا می ماند و انعطاف پذیری، دوام و انتقال بار کارآمد از طریق لنگرها را تضمین می کند.
