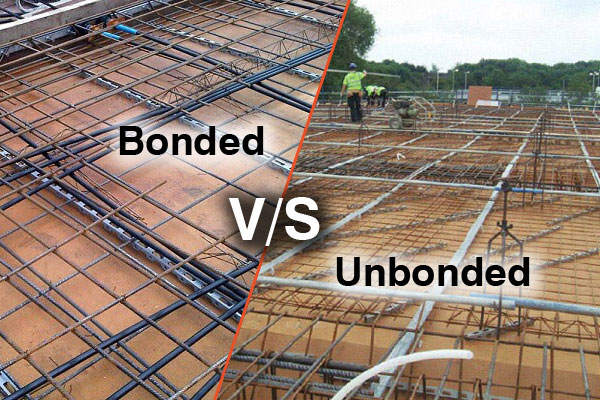

تفاوت بین سیستم پس تنش بدون پیوند و باند

این یک تمایز انتقادی برایپس از کششطراحی و ساخت (PT) - PT متصل به دوغاب برای اتصال دائمی تاندون ها به بتن متکی است، در حالی که PT بدون پیوند از تاندون های روغنی در پوشش پلاستیکی برای جدا نگه داشتن تاندون ها از بتن استفاده می کند. در زیر یک تفکیک جامع از تفاوت‌های آنها ارائه شده است که بر اساس تعریف اصلی، اجزاء، نصب، عملکرد، برنامه‌ها، و مزایا/معایب سازماندهی شده است.

تعاریف اصلی

سیستم پس تنش باند شده: رشته ها/کابل های با مقاومت بالا در داخل کانال های فولادی یا پلاستیکی داخل بتن قرار می گیرند. پس از کشش و انکرینگ، مجرای با دوغاب سیمانی کاملاً تحت فشار تزریق می شود. دوغاب تاندون را به بتن می چسباند و باعث می شود تاندون و بتن به عنوان یک عنصر ساختاری ترکیبی عمل کنند.

سیستم پس کشش بدون پیوند: تاندون ها از قبل روغن کاری شده اند (محافظت در برابر خوردگی) و در یک روکش پلاستیکی اکسترود شده (HDPE/PP) در کارخانه محصور شده اند. بعد از کشش هیچ تزریقی انجام نمی شود. تاندون می تواند نسبت به بتن حرکت کند (محدود شده توسط لنگرها و اتصالات انتهایی)، به عنوان یک عنصر کششی مستقیم عمل می کند که به تنهایی از طریق لنگرها پیش فشرده سازی را اعمال می کند.

عملکرد ساختاری و تفاوت‌های رفتاری

مکانیسم انتقال نیرو:

PT باند شده: نیروی تاندون از طریق دوغاب - بتن و پیوند دوغاب - تاندون در طول کل طول تاندون، به علاوه انتقال نیروی لنگر به بتن منتقل می شود. توزیع پیش فشرده سازی در طول دهانه تدریجی است.

PT بدون پیوند: نیروی تاندون فقط در لنگرها منتقل می شود (بدون پیوند در امتداد تاندون). پیش فشرده سازی به عنوان نیروهای متمرکز در مناطق لنگر، با یک گرادیان پیش فشرده سازی خطی در طول دهانه اعمال می شود. کنترل ترک و شکل پذیری: Bonded PT:

کنترل بهتر ترک در بارهای سرویس؛ تاندون ها به بتن قفل می شوند، بنابراین ترک ها کندتر منتشر می شوند. شکل پذیری بالاتر تحت بارهای نهایی (تسلیم تاندون ها و اتصالات در برابر شکست مقاومت می کنند). PT بدون پیوند: تاندون ها می توانند نسبت به بتن بلغزند. ترک ها ممکن است در زیر بار اضافی راحت تر باز شوند. شکل پذیری پایین تر (در صورت لغزش لنگرها یا پاره شدن تاندون ها شکست شکننده تر است). اثرات خزش و انقباض: تاندون ها توسط بتن محدود می شوند، بنابراین خزش و انقباض باعث از دست رفتن نیروی پیش تنیدگی می شود (تاندون با بتن کوتاه می شود). PT غیر چسبیده: تاندون ها آزادانه حرکت می کنند و باعث ریزش کوتاه تر می شوند. به طور مستقل، و کشش تاندون بیشتر کاهش می‌یابد) مگر اینکه با کشش بیش از حد جبران شود. مقاومت خستگی: PT متصل: مقاومت در برابر خستگی بیشتر - پیوند بارهای چرخه‌ای را در امتداد تاندون توزیع می‌کند و غلظت تنش را در لنگرها کاهش می‌دهد. PT بدون پیوند: مقاومت در برابر خستگی پایین‌تر - همه بارهای چرخه‌ای یک رابط متمرکز می‌شوند.

برنامه های کاربردی معمولی

PT باند شده: پل های با دهانه بلند، ساختمان های صنعتی سنگین، گاراژهای پارکینگ با بار خستگی زیاد، تیرهای بتنی پیش ساخته، و سازه ها در محیط های تهاجمی (مناطق ساحلی - دوغاب محافظت بیشتری در برابر خوردگی ایجاد می کند).

PT بدون پیوند: دال های مسکونی، دال های کف تجاری، سازه های دیوار نازک، پانل های پیش ساخته و پروژه هایی که ساخت و ساز سریع در آنها اولویت دارد (بدون تزریق = زمان بندی کوتاه تر).
