نحوه انتخاب صحیح مواد برای ریخته گری آهن خاکستری

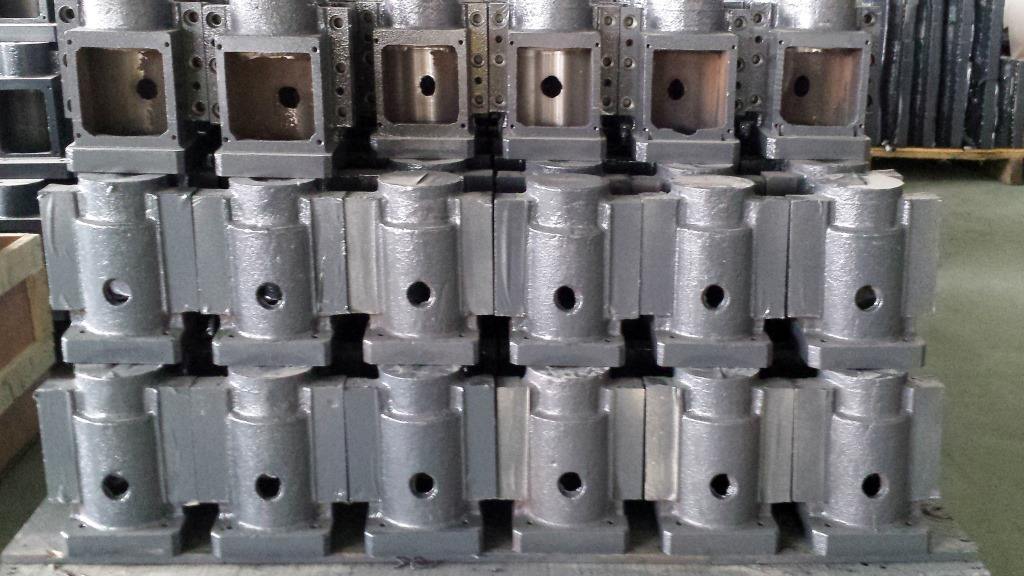

هنگام انتخاب مواد برایریخته گری آهن خاکستریمهم است که به تفصیل درک کنیم که چه عملکردهایی را می توان با درجات مختلف آهن خاکستری به دست آورد. سپس آنها را با ضخامت دیواره قطعات محصول خود مقایسه کنید تا ببینید کدام درجه چدن خاکستری برای محصول شما مناسب است. با توجه به مشخصات مندرج در GB/T9439-1988، خواص مکانیکی هر گرید تحت ضخامت دیواره های مختلف با استفاده از یک میله آزمایش ریخته گری تک با قطر 30 میلی متر تعیین می شود. چدن خاکستری به طور خاص به شش درجه تقسیم می شود: چدن خاکستری فریتی (HT100)، چدن خاکستری پرلیتی فریتی (HT150)، چدن خاکستری پرلیتی (HT200، HT250)، و چدن گرافیت کروی (HT300، HT35).

استحکام کششی با ضخامت های مختلف دیوار متفاوت استریخته گری آهن خاکستری; این یک شرایط عمومی است. برای همان درجه چدن خاکستری، استحکام کششی نیز با ضخامت دیواره متفاوت است.

چدن خاکستری HT100 استحکام کششی کمتری دارد و عموماً برای قطعات غیر بحرانی با بار و اصطکاک کم، مانند پوشش های انتهایی، دستگیره ها، براکت ها و پوشش های محافظ در قطعات ریخته گری کوچکتر استفاده می شود. استحکام کششی مورد نیاز برای این نوع ریخته گری نسبتا کم است و بین 80-130 σb/Mpa متغیر است.

HT150ریخته گری آهن خاکستریمعمولاً برای قطعاتی با ظرفیت باربری مشخص مانند براکت ها، صندلی های بلبرینگ، بدنه پمپ ها، بدنه شیرها، پایه های موتور، میز کار، قرقره ها و سایر اجزای مکانیکی استفاده می شود. ظرفیت بار، تبدیل به استحکام کششی، بین 120-175 σb/Mpa است.

آهن خاکستری HT200-HT250 دارای قابلیت های خاصی در آب بندی و مقاومت در برابر خوردگی است و در عین حال بار بیشتری را نسبت به آهن خاکستری مواد HT150 تحمل می کند. در چرخ دنده ها، سیلندرها، محفظه ها، بدنه شیرهای کم فشار، فلایویل ها و تخت های ماشین ابزار استفاده می شود. استحکام کششی برای این درجه بین 160-270 σb/Mpa است.

HT300-HT350 متعلق به چدن گرافیت کروی است و با ظرفیت باربری بالا، مقاومت در برابر سایش و عملکرد آب بندی خوب مشخص می شود. به عنوان مثال می توان به اجزای ماشین ابزار سنگین، ریخته گری پرس، قطعات هیدرولیک پرفشار، چرخ دنده های تجهیزات سنگین، بادامک ها و سایر ریخته گری های مکانیکی اشاره کرد. خواص مکانیکی دارای مقدار مقاومت کششی در محدوده 230-340 σb/Mpa است. بنابراین، تعیین مواد صحیح برای قطعات در طراحی اولیه ریخته‌گری‌های آهن خاکستری برای دستیابی به مقادیر طراحی مورد نظر ضروری است.
