پیچ راک اکسپنشن شل چیست؟

پیچ راک پوسته انبساطنوعی دستگاه تقویت کننده سنگ مکانیکی است که به طور گسترده در مهندسی زیرزمینی (مانند معادن، تونل ها و غارهای زیرزمینی) برای تثبیت توده های سنگی شکسته یا سست استفاده می شود.

اصل کار اصلی

آنها برای ایجاد اصطکاک و نیروی گیره بین پیچ و چاه سنگ به انبساط مکانیکی متکی هستند. جزء کلیدی پوسته انبساط (یک آستین شکاف خورده و گوه ای شکل) است که در انتهای پیچ نصب شده است. هنگامی که پیچ سفت می شود (معمولاً با یک مهره در انتهای باز شده)، پوسته انبساط توسط یک گوه فشرده می شود و باعث می شود که به سمت بیرون منبسط شود و محکم به دیواره داخلی گمانه فشار دهد. این اصطکاک شعاعی قوی ایجاد می کند و پیچ را محکم در سنگ گیر می کند و سپس پیچ می تواند بارهای کششی را تحمل کند تا از فروپاشی یا جابجایی سنگ جلوگیری کند.

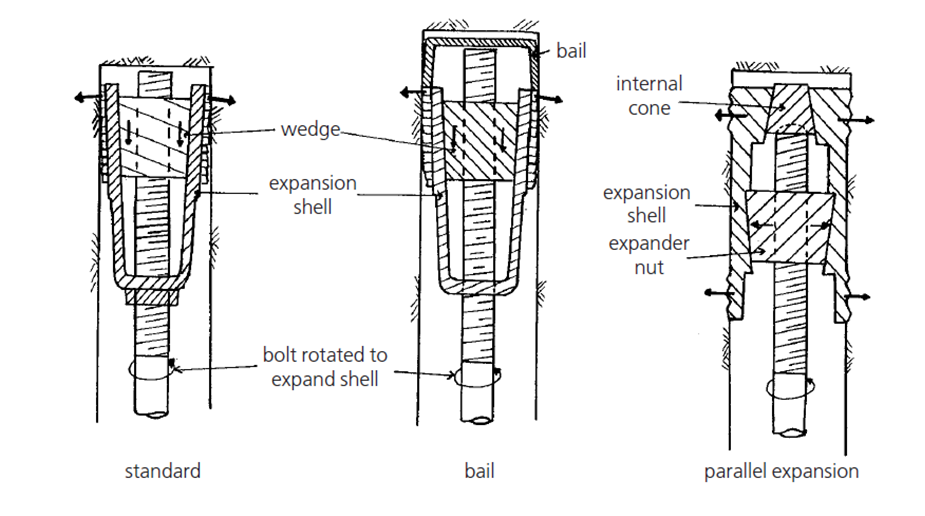

ساختار پایه

پوسته انبساطمونتاژ: قسمت لنگر هسته، متشکل از یک آستین فولادی شکافته و یک گوه مطابق. تعداد شکاف های آستین را می توان با توجه به نیازهای مهندسی تنظیم کرد.

بدنه پیچ: میله ای فولادی (معمولاً فولادی رزوه دار) که به هم متصل می شودپوسته انبساطو جزء ثابت کننده سطح، و نیروی کششی را منتقل می کند.

اجزای ثابت کننده سطح: از جمله واشر و مهره. سفت کردن مهره گوه را به سمت فشرده شدن پوسته انبساط هدایت می کند و واشر فشار را به طور مساوی روی سطح سنگ توزیع می کند.

ویژگی های کلیدی

لنگر زدن سریع: اثر لنگر را می توان بلافاصله پس از سفت کردن مهره، بدون انتظار برای عمل آوری دوغاب (برخلاف پیچ های سنگی دوغاب شده)، که برای سناریوهای پشتیبانی فوری مناسب است، به دست آورد.

لنگر مکانیکی: بدون نیاز به مواد تزریق، که برای ساخت و ساز در محیط های غنی از آب یا دمای پایین که در آن دوغاب به راحتی جامد نمی شود، مناسب است.

عمق لنگر محدود: نیروی لنگر موثر عمدتا از تماس بینپوسته انبساطو دیوار گمانه، بنابراین به طور کلی به عنوان پشتیبانی موقت یا کوتاه مدت استفاده می شود. برای نیازهای طولانی مدت و پایداری بالا، پیچ های سنگی دوغاب شده مناسب تر هستند.

نصب و حذف آسان: فرآیند عملیات ساده است و در صورت لزوم می توان آن را جدا کرد و مجدداً استفاده کرد (با فرض اطمینان از ایمنی سازه).

سناریوهای کاربردی معمولی

پشتیبانی موقت در معابر و معابر معدن.

تقویت اضطراری بخش های سنگ شکسته در حین حفاری تونل.

پشتیبانی از مهندسی زیرزمینی در مقیاس کوچک با عمر مفید کوتاه.
