در هنگام ریخته گری ریخته گری آهن انعطاف پذیر ، بنیانگذار آهن داکتیل به چه مشکلی نیاز دارد؟

2025-03-06

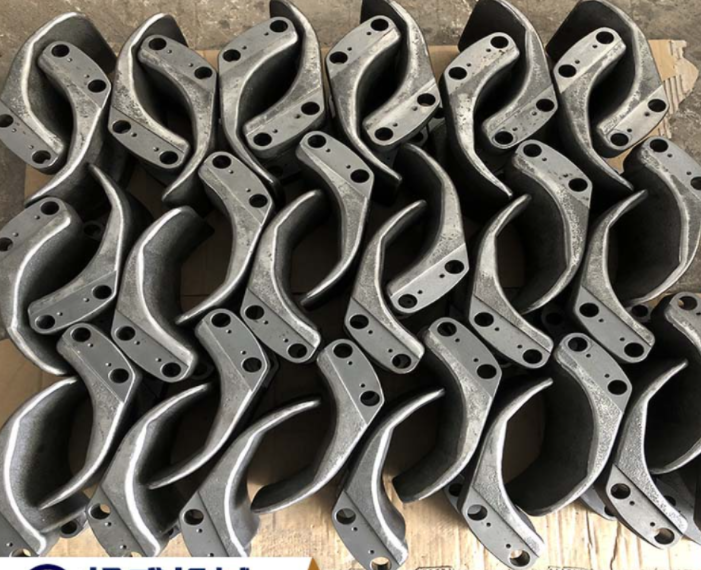

Ductile iron is one of our more common materials, because of the good characteristics of ductile iron, so it is generally used in the production of parts with complex stress, strength, toughness and wear resistance, etc., some tractors, internal combustion engines The crankshaft and camshaft of these machines, as well as the medium pressure gate valve in the general machinery are cast with ductile iron, so when the ductile iron is cast, what does its fluidity and pouring process look مثل؟ در مرحله بعد ، تولید کنندگان آهن انعطاف پذیر روند ریختن و سیالیت آهن انعطاف پذیر را به شما معرفی می کنند:


هنگامی که کروی انجام می شود ، تولید کنندگان آهن انعطاف پذیر ماده گره ای را به آن اضافه می کنند که باعث کاهش دمای مایع فلزی می شود و همچنین منیزیم و زمین نادر و سایر عناصر را در گنجاندن سرباره مایع در سیستم گیت ایجاد می کند. پس از کروی ، سیالیت فلز مایع کاهش می یابد و اگر اجزاء سرباره وارد حفره شوند ، باعث نقصی مانند سوراخ ها ، اجزاء و سطح خشن ریخته گری ها می شود.


اگر می خواهید این مشکلات را حل کنید ، باید به نکات زیر در فرآیند ریخته گری توجه کنید:


(1) هنگام ریختن ، تولید کنندگان آهن انعطاف پذیر نیز باید به طور مناسب دمای ریختن را افزایش دهند ، که می تواند ظرفیت پر کردن مایع را نیز بهبود بخشد و افزایش دما همچنین به جلوگیری از کاربیدها کمک می کند. با توجه به آمار مربوطه ، هنگامی که ضخامت دیواره ریخته گری 25 میلی متر است ، دمای ریختن نمی تواند پایین تر از 1315 درجه سانتیگراد باشد. هنگامی که ضخامت دیواره ریخته گری 6 میلی متر است ، دمای ریختن نمی تواند پایین تر از 1425 درجه سانتی گراد باشد.


(2) تولید کنندگان آهن داکتیل همچنین می توانند از سیستم دروازه نیمه بسته شده استفاده کنند ، براساس داده های توصیه شده توسط جوامع ریخته گری خارجی ، نسبت اسپری صلیب ، اسپری مستقیم و اسپری داخلی 4: 8: 3 است.


(3) اگر می خواهید از ورود سرباره جلوگیری کنید ، می توانید یک فیلتر را در سیستم ریخته گری نیز قرار دهید.


(4) پوسته روی سطح آهن مذاب در کیسه ریختن باید تمیز شود ، و بهتر است در این زمان از اسپوت قوری استفاده کنید تا کیسه را بریزید.


(5) توصیه می شود تا حد ممکن میزان باقیمانده منیزیم را در 0.06 ٪ کنترل کنید.


(6) اگر می خواهید مایع فلزی در اسرع وقت حفره را پر کند ، سیستم دروازه باید اندازه کافی را حفظ کرده و تا حد امکان از آشفتگی خودداری کند.


(7) باز شدن اسپری داخلی باید تا حد امکان در پایین قالب باز شود.


X
We use cookies to offer you a better browsing experience, analyze site traffic and personalize content. By using this site, you agree to our use of cookies. Privacy Policy
